皆様どうも。
私のミニベロ Rail20くん
メガサイズスプロケット(SunRACE CSM-990 9S 11-40T)装着にて
ややチェーン不安定
晴れ、時々チェーン落ち。

走りそのものは大変楽しいのですが、
常にチェーンに気を遣いながら通勤するのはちょっとストレス。

この問題を解決すべく、ついにドライブトレインにメスを入れました。

KIMG9157

KIMG9158


KIMG9159


これまでのRail20くん。

KIMG9162


さらば
microSHIFT RD-R51M。
幾多の戦いをともにした戦友と
別れるような気持ちになりましたが
あえて、さらなるステージへ!!
(RD-R51Mは保管)


KIMG9163~2
KIMG9164
新たなディレイラーはこれ。

もう、こうなったら

クラッチ付ディレイラー装着!!
シャドーRD+です
Dyna-Sysですよ。

最初から42Tまで対応する
Deore RD-M6000-GSも考えましたが、
ミニベロにMTB用のミドルケージは似合わない気がして…
ショートケージの素敵なZEEを選んだ次第であります。



KIMG9169
さらには、テンションプーリーのみRD-6700用に。ブッシュベアリングがベアリングになりました。
ガイドプーリー、セラミックベアリングなのですが、つけてみたら微妙だったのでやめました。

KIMG9170_03_BURST1009170


ただ、このディレイラーは10速MTB用。
私のEne-Ciclo フリクションサムシフターはシマノ旧10速ロード対応にて、このままではコントロールは無理そうです。メーカーも認めてました。

しかし、世の中、どうにかするアイテムがあるのです。

KIMG9166~2

KIMG9167


WolfTooth
"Tanpan"

ワイヤーの引きしろを変換し、MTB用ディレイラーをロード用シフターでコントロールするためのアイテム。

10速用、11速用あり。
10速は旧シマノ対応。
なので、うちのように9速にも対応(^^)d
4700Tiagraは、11速用を使えばOK(みたい)


取説は上記よりご参照ください。


で、組んでみました‼️

KIMG9171


構造はシンプル。
二層のプーリーで引きしろをアップします。
組み立てはそんなに難しくないですが、プーリーの位置がいい位置になるまで何回かやり直しました。不器用(笑)


この便利なパーツですが、ワイヤー固定用のビスが小さく、無くすとエライことになるので注意です。
強風のもとの青空メンテナンス、一度このビスを落としてしまい、行方不明になりかけて半泣きになりました。無くなんなくて良かった…


KIMG9172


ちなみにこのディレイラー
Max36Tとされており
当初、microHEROのディレイラーハンガーエクステンダーを介して組みました。
KIMG9175
トップ
KIMG9182
ロー

これで一度完成しましたが
トップでは、Bテンションボルト全開に締めないとチェーンが弛む感じでした。
クラッチをonにして走れば
安定しており、チェーン落ちの気配0。
これでOk?
と思っていましたが…

果たしてエクステンダーは本当に必要なのか?
と思い外して調整したところ、エクステンダーなしでも充分作動することがわかりました(笑)


KIMG9193


トップ

KIMG9194

ロー


ただ、Bテンションボルトは結構締めてます。
スプロケットとガイドプーリーの間を、シマノマニュアル通りの間隔にすると、40Tでかなり抵抗が出ますので、自己判断で広めにとってスムースな作動を得ています。
チェーンの張りは大丈夫そうですが、40Tはギリギリ感がありますね。

これで乗って、
クラッチもoffにしてみましたが
チェーン暴れは以前と比べかなり減った感じです。しばらく乗ってみましたが、とりあえずチェーン落ちはしてません。
ダートのダウンヒルをするわけではないので、しばらくクラッチoffで走ってみます。
(※やはり、クラッチonの方が安定するので、onで常用しています)
チェーンリング54T、スプロケット11-40TでこのZEEディレイラーは、きちんと作動している印象ですが、メーカー設定を越えたところで動かしているので、何か生じても自己責任ですね~😅
まあ、カスタム自転車なんて自己責任のカタマリだと思いますが、気を付けて乗ろう。






KIMG9273

Tanpanもちゃんと動いてます。
作動には全く違和感ないです。

いいアイテムだ‼️たぶん。

KIMG9205

シフトケーブルのアウターが長すぎになっちゃいましたが、ご愛敬と言うことで。
素人整備、いつも何かやらかしてしまうなあ。



※結局、気になったのでケーブルの長さは直しました。いい感じです。

KIMG9271

KIMG9275






KIMG9220

そんな我が愛車で
ワシン坂上に日の出を見に行って来ました。

KIMG9226

KIMG9227

走れ、走れ。











こんにちは。
以前より、私を悩ませているチェーン落ち問題
皆様の自転車は大丈夫ですか。

スプロケットの外側に落ちるとき
チェーンリングから落ちて地面に落下してしまうとき。
あー‼と思うこの一瞬。
最近、なんか慣れてきましたが
先日、交差点のど真ん中で落ちて、とぼとぼ押してしまいました。

チェーン落ちを防止するために
チェーンウォッチャーを装着
(チェーンキャッチャーとも言いますが、上記の呼び方が私は好きです)

2020年7月に現在のものに交換





KIMG7911
その後チェーン伸びに気づきこれも交換
一時落ち着いていたのですが

スプロケットの巨大化などもあり

ディレイラー調整など行い対応していましたが
しばしばチェーンリングからの落下を生じるようになってきました。
上の写真を見て、
「どうしてチェーンリングからチェーン落ちるんだろう?」
と思いませんか。
私も不思議です。
組んでいるときにはチェーンが落ちるような隙間はないように組むのですが
どうにかしてチェーンは落ちるようです。
どこの隙間から落ちるのか、理解できません。

一度、落ちる瞬間を目撃したいのですが
なかなかできません。


ただ、チェーンにかかっているテンションが落ちているときに
ラフなシフト操作をしたり
ペダリングをすると
すかーん!と落ちます。
で、作業用手袋をして
ウォッチャーをずらし再度チェーンをはめなおす…


たまにならいいのですが、
徐々に頻回になってきておりまして…


で、今回再度チェーンウォッチャーを交換した次第であります。
物はこれ。


FOURIERS。


台湾の良品。
実は結構前に購入していたのですが
(Amazonで売ってます)
すんなりつかずやめていました。

で、今回加工して装着。

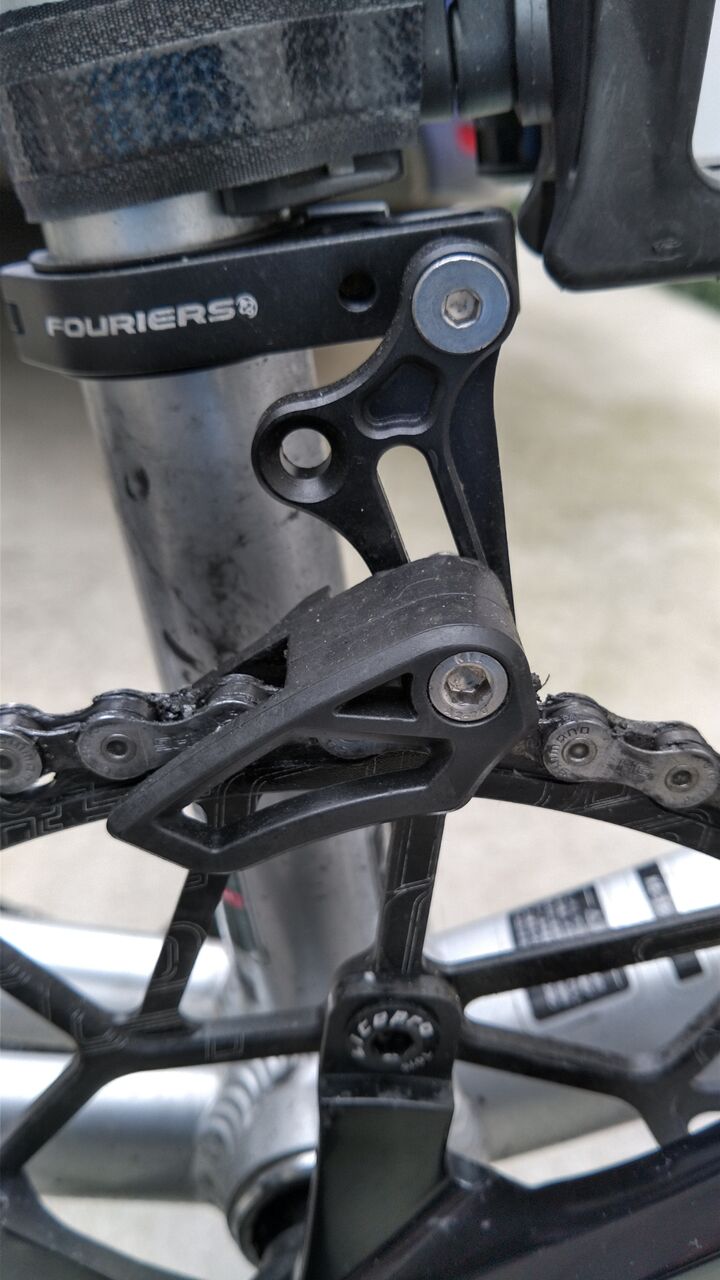

KIMG9149


KIMG9148

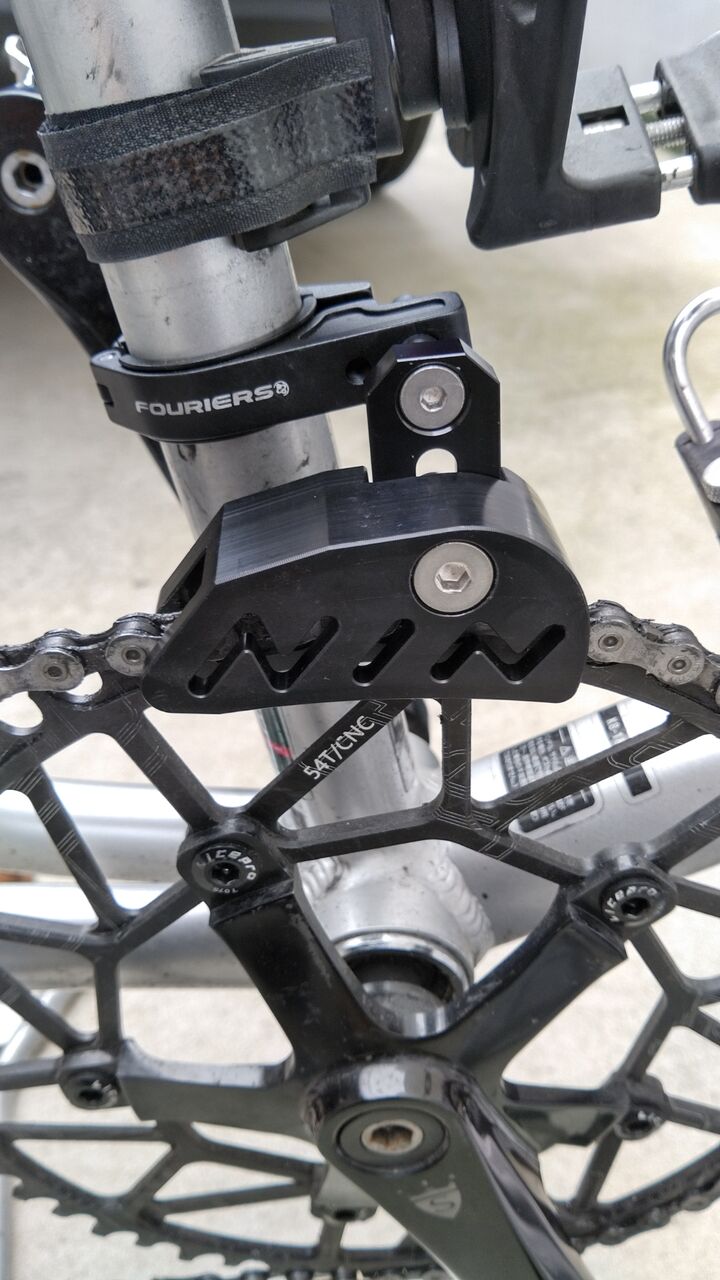

これは大型で、かつフロントディレイラーみたいな形状をしており
チェーン落ちしても、チェーンが完全に車両から脱落しない構造となっております。
逆に言えば、これで落ちたらどうなるのか、興味ありますけれどね。

KIMG9151

ちなみに、この部品はそのまんまでは
このような角度には取り付けられません。

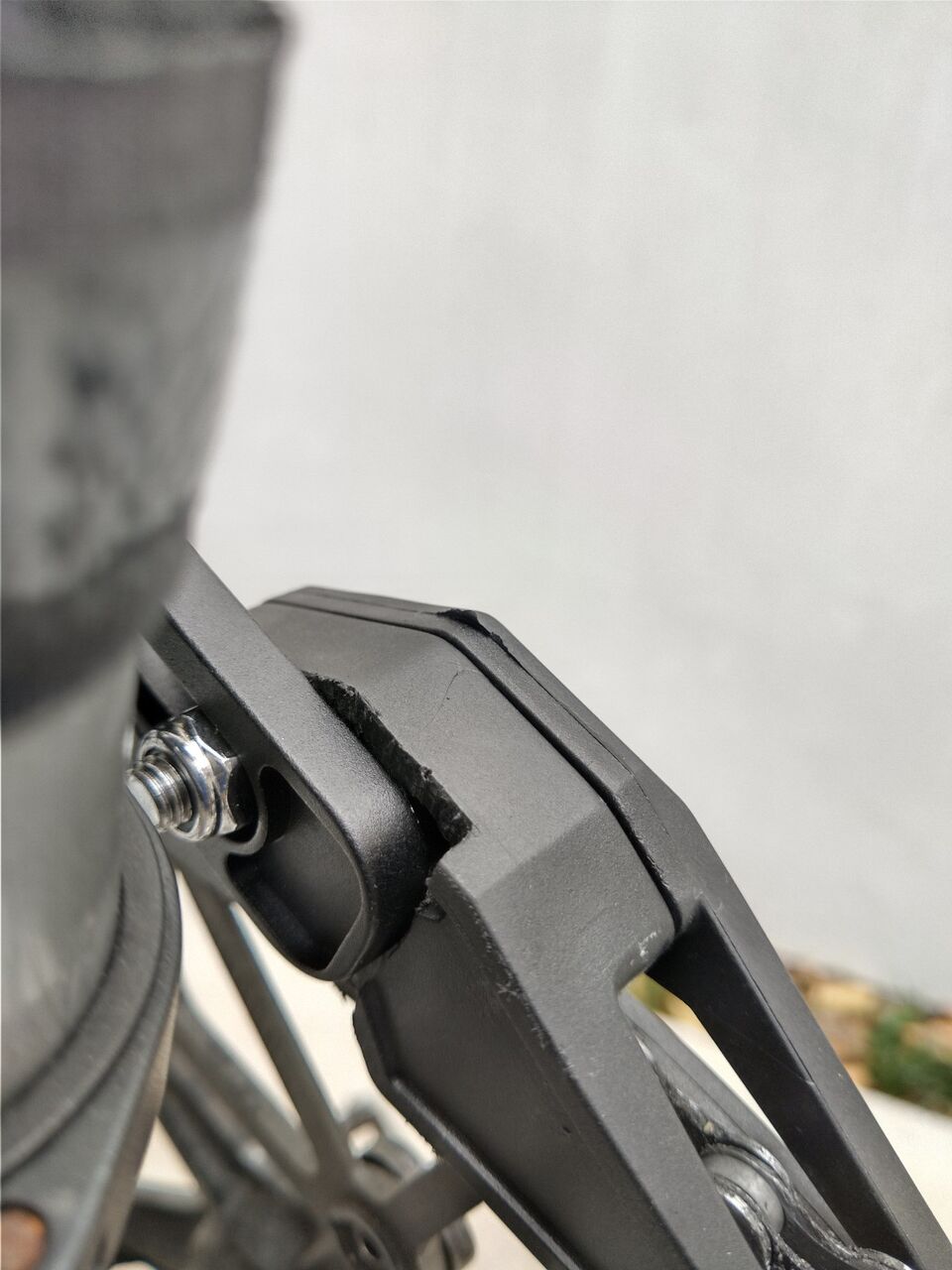

チェーンウォッチャー本体のステーマウント部分を削り
ステーと本体の角度に自由度を持たせて装着しました。
上記の写真を見ると、どの辺削ったかわかっていただけるかも。
(勢いで作業を始めたので、作業前の写真を撮り忘れました)

もともとMTB用の製品のようで
チェーンリングが40Tとかなら
無加工でAmazonの写真のごとく付くと思うのですが、
うちのような大径チェーンリング(うちは54T)では
多少の工夫が必要と思います。


まあ、根本的にチェーン落ちしないようにするのがいいんでしょうけれどねえ…
朝の通勤時にチェーン落ちを直すのは精神衛生上よくないですしね。

今後、さらなる対策を進めていく次第であります。

どうもこんばんわ。
台風ですね。
もうアラフィフで、また事故にあっても嫌なので
雨の日は公共機関を利用して通勤しています。
しかし、乗れないでいると、それはそれで、いろいろ妄想的改造プランを練ってしまいます。


LF_R5SH_img

こんなのつけたら、走り変わるのかな。



いや、ナローワイドで楕円でシングル対応で…
RIDEAかっこいいし、予算があったら試してみたい。

でも、こんなのつけたら、チェーン落ち易くなるんだろうな。
うちのは11-40Tを9Sのロード用RDで、ロードリンクを介して
頑張ってつけているような状態だから、
こんなチェーンリングには耐えられないかな?
シャドーのクラッチ付きディレイラーがいいんだろうけれど
KIMG7514
現在私が愛用しているエネシクロサムシフターでは
旧シマノ10速(4600系Tiagra、5700系105)までしか対応していないので
今のDyna-SysのMTB用ディレイラーはつけれらないし…
(ワイヤーの引き量が大幅に違うそうで、メーカーが公式に「無理」と回答しています)



…と思っていたら、
良いことに気が付いた。

107019550_o2_800x


これを入れちゃえば、引き量調整出来てワイヤー引ける。
そしたら、

pi-611630_1 (1)
こういうディレイラー(シマノDeore 10S用でGSアームのがありますが、これならなんとか収まるかな?フリクション式レバーのいいところで、totalの引きさえ合えば、あとは何速用だろうと収まるはず)
を付けて、チェーンあばれを減らしたうえで
安心して楕円チェーンリングを付けられる?

なんか、すごい感じ?





とりあえず今のシステムで行こう。
現状で、今のシステムにはそこまで不満ないし。
本当、お金がかかることばっかり考えて、やあねえ…

とりあえず、オートバイの時もそうであったけれど
自転車でも妄想族だなあ。


なんとなく、もうそう遠くないうちに
自転車に乗れそうな気がして
少しずつ手を入れています。

KIMG7910

今までつけていた
チェーンウォッチャー。

いいんですけど
これでも、時々チェーン落ちするように
なっていたので

KIMG7911
ちょっと大きいのに
変えてみました。
Paulのが欲しいなあ…

などと思いましたが
在庫なし。
高いし。

中華ブランド。
NIN…
ナインインチネイルズ?


でっかくなった分
押さえてくれる?




まあ、乗れるように
なればわかるでしょう。








この後、衝撃の事実が発覚します。

チェッカーあててみたら
チェーン、伸びてて
とっくに交換時期でした(笑)


チェーン落ちしやすくなってたのは
このせいか!!


今度、
チェーンも変えとこう。

チェーンウォッチャー
変えた意味、
なかったかも…



KIMG7263
油まみれできったなかった
チェーンとスプロケット

KIMG7269
きれいにしました。

KIMG7268
KIMG7266
今回の事故のみならず
トップチューブに傷が結構ついていたので
保護処理を開始しました。


ここで止めときゃいいのですが
チェーンリング交換なんぞ
はじめてしまいます。

私のRail20くん、
チェーンリングは56T(ノーマル52T)が
入っているのですが
今回の事故前よりうすうす
「実は56T、要らないかも」
と思っていたのです。
9速で踏み切るなんてことは
平地ではなく、
最近の坂登系の状況をみていると
54Tにサイズダウンした方が
現実にマッチしているかも⁉️
って感じですね。

KIMG7274

で、またまたLiteproのチェーンリングを54Tで用意。
しばしばチェーン落ちを生じるため
KIMG7276
チェーンウォッチャーも変えることにしました。バッシュガードは撤去です。

KIMG7279
さあ、外すよ。

KIMG7280
そんなに大きさ変わんないか…
KIMG7284

組み上げてみました…
ボルト一個舐めちゃった(爆)

慌ててはいけない、
ということですね。
Amazonに代替品を発注しました。

また今度ね‼️

KIMG7286
KIMG7285

気持ちを入れ替え
シフター及びグリップ位置変更にて
やや長くなりすぎたバーエンドを
カットすることにしました。

KIMG7287

パイプカッターでくるくるりん。

KIMG7291~2
KIMG7289
切り詰めていい感じです。

いつか来る
復活の日に向けて
地道にいじって行きます。


KIMG7297
春よ春よ😁
